エアショックバグフィルター

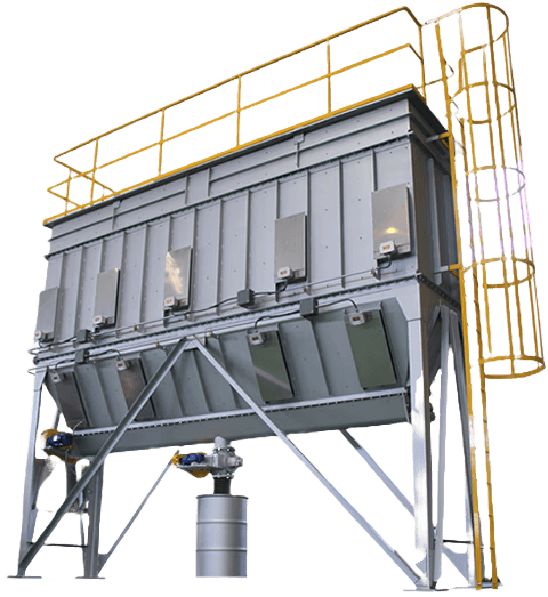

エアショック・バグフィルター
エアショック・バグフィルター

特長

高い捕集性能
サブミクロン粒子の
捕集ができる
連続安定運転
パルスジェットによる、
自動ダスト払い落し
故障が少なく長寿命
シンプルな構造で
故障がほとんどない
選べるろ材の
形状と材質
使用条件により
多種類のろ材から選定できる

原理・構造

  1. 含塵ガスは装置のガス入り口から入り、
    粉体はフィルター外面に付着、
    ガスは出口から排気されます。
  2. フィルターに付着した粉体は
    高圧のパルスジェットによるエアショックで
    瞬間的に払い落とされます。
  3. 払い落とされた粉体は、
    装置下部の排出機から排出されます。
エアショックバグフィルターの原理を動画で
ご覧ください。

エアショックの原理

エアショックの様子

用途・実績

主な用途
粉体の捕集
乾燥機排気
粉砕品の回収
空気輸送の気抜き
局所集塵
黒煙除去
外気取り入れ
納入実績
10,162(2022年10月現在) ・・・・・・・・・・・・・・・・・・・・・・・・・
・化学   ・食品   ・製薬   ・繊維
・肥料   ・飼料   ・建材   ・セメント
・木材   ・製鉄   ・非鉄金属等
・環境   ・産業廃棄物  など

機種と仕様

取り付け方法
トップリムーバル
(上部からの取り付け式)

適用:円筒ろ布、プリーツフィルター
ケーシングの天井点検扉からフィルターの交換が出来るタイプです。 作業者が中に入らなくて済むので交換がクリーンで楽です。
サイドリムーバル
(横からのバンド締め付け式)
適用:円筒ろ布、プリーツフィルター
ケーシングの横の点検扉からフィルターを、バンドで取り付けるタイプです。 天井高さに余裕がない場所でも使用できます。
サイドリムーバル
(横抜き出し式)

適用:平板ろ布、平板プリーツ
平板型のフィルターを使用し、ケーシングの側面から抜き出すタイプ。天井高さが低い建屋の中や各種装置に内蔵できます。
特許 サイドリムーバル
(スライドレール式)

適用:プリーツフィルター、
平板プリーツフィルター
スライドレールにプリーツフィルタを乗せて、スライドして抜き出すタイプです。 大きく開口して、フィルタの抜き出しや装置内の清掃が容易。抜き出したフィルターは水洗いできます。 簡単に取り付け取り外しが出来るので、色替えやクリーニングが多い場合に便利です。
フィルターの種類と形状
プリーツバグフィルター
特殊ろ材を”ヒダ折り”し、成形したフィルター
装置容積を濾布タイプの1/2~1/3にコンパクト化・低価格
サイズはΦ120、Φ150の2種類。最長3m
ヒダが浅く目詰まりしにくいので円筒濾布と同様に使用可能
耐熱温度120℃まで、150℃まで、200℃までの3種類
ポリエステルは食品衛生法(厚生省告示370号)に適合
粉末活性炭や消石灰を吹きこみ有害物質の除去にも
» 詳細はこちら
円筒ろ布バグフィルター
各種フェルトろ布を縫製したフィルター
形状は円筒型、平板型の2種類
用途にあわせ耐酸、耐アルカリ、高温(最高260℃)にも対応
» 詳細はこちら
セラミックバグフィルター
セラミック素材を円筒状に特殊成形したフィルター
900℃までの高温に使用できる
熱エネルギーの有効利用を実現
» 詳細はこちら
仕様・材質について
アコーの製品は、全てオーダーメイド。
お客さまの求める性能や設置スペース、
処理するガスや粉体の種類に
合わせた仕様をご提案いたします。
