特長
- 極めて高い分離性能
- フロス除去率99%
篩(ふるい)で除去できない
帯電した微粉も除去
樹脂ペレットの高品質化に - 簡単メンテナンス
- シンプルな構造で、清掃が楽
ヘルールサニタリー仕様にも
対応 - サイクロン式で
省スペース - 空気輸送を兼ねられる
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_img_02-1_1-1.png)
ヘルール仕様
原理・構造
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_img-3_1.png)
空気の力を利用し、ふるいでは分離できない微粉までも取り除く分離装置です。
- サイクロンゾーンでは、異物は上昇気流に乗って排気され、原料は、重力とともに減速して落下します。
- ジェットゾーンで、原料についた微粉をジェット気流で吹き飛ばします。
- ターミナルゾーンで、3次空気を吹き上げ分離された微粉を上方に運びます。
- 空気で洗浄された原料は、装置下部から排出されます。
ジェットセパレータの原理を動画でご覧ください。
ジェットセパレーターの原理
テスト機による分離動画
性能
フィルム(リボン)除去率
下図は、プラスチックペレットに細かく切ったフィルム(リボン)を混ぜた分離テストの結果です。
2次空気、3次空気の送入で、ほぼ100%の分離を実現しています。
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_sumple_05_1.png)
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_sumple_06_1.png)
分離例
プラスチックペレットの
微粉除去
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_sumple_01n.png)
廃家電破砕品の
汚れ・異物除去
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_sumple_02.png)
麦の異物分離
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_sumple_03.png)
肥料の微粉除去
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_sumple_04.png)
用途・実績
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_jiseki.png)
主な用途
● プラスチックペレットの微粉除去・
異物除去 ● 肥料・農薬微粉除去 ● PETボトルラベル分離 ● 壁紙、紙、PVC分離 など
異物除去 ● 肥料・農薬微粉除去 ● PETボトルラベル分離 ● 壁紙、紙、PVC分離 など
● マスターバッチ切粉除去
● 活性炭微粉除去
● 樹脂粉砕物微粉除去
● 食品異物除去
納入実績・納入先
509件(2022年10月現在)
・・・・・・・・・・・・・・・・・・・・・・・・・
・化成品工場 ・食品工場 ・リサイクル工場
・廃棄物処理工場 ・プラスチック加工工場 など
機種と仕様
ジェットセパレーター
設置例
設置例
空気輸送(吸引式)の場合
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_sumple_07.png)
空気輸送(圧送式)の場合
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_sumple_09.png)
成形機に取り付ける場合
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/jet_sumple_08.png)
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/02/w_d.png)
仕様・材質について
アコーの製品は、全てオーダーメイド。
お客さまの求める性能や設置スペース、
処理ガスの種類に合わせた仕様を
ご提案いたします。
お客さまの求める性能や設置スペース、
処理ガスの種類に合わせた仕様を
ご提案いたします。

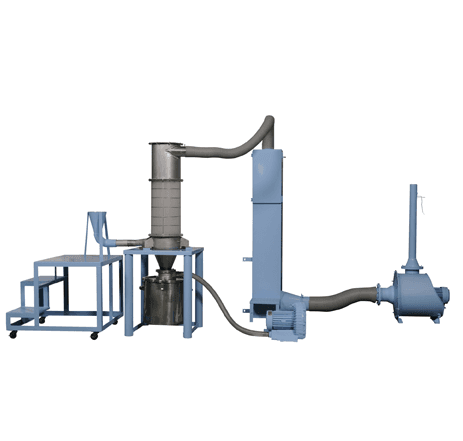

テスト装置にて
お試しください
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/07/jet_img_3.png)
CFS-150型
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/07/jet_img_4-2.png)
CFS-300型
![](https://www.acokk.co.jp/wp/wp-content/uploads/2017/07/jet_img_5-1.png)
CFS-900-1200型
