特長
- 高集塵効率
- 集塵効率の高い
小型サイクロンを組み込み、
12μmの粒子を100％捕集
※6MC型での実測値
（フライアッシュの場合） - 大風量処理
- 設置面積当たりの処理風量が
バグフィルターと比べて
大きく、
小さなスペースで
大風量の集塵が可能 - 火災対策・
高温ガス対応 - バグフィルター前段に置き
火災対策に - 自動クリーニング
- エアジェットクリーニング装置
を内蔵し、
運転中に自動クリーニング可能

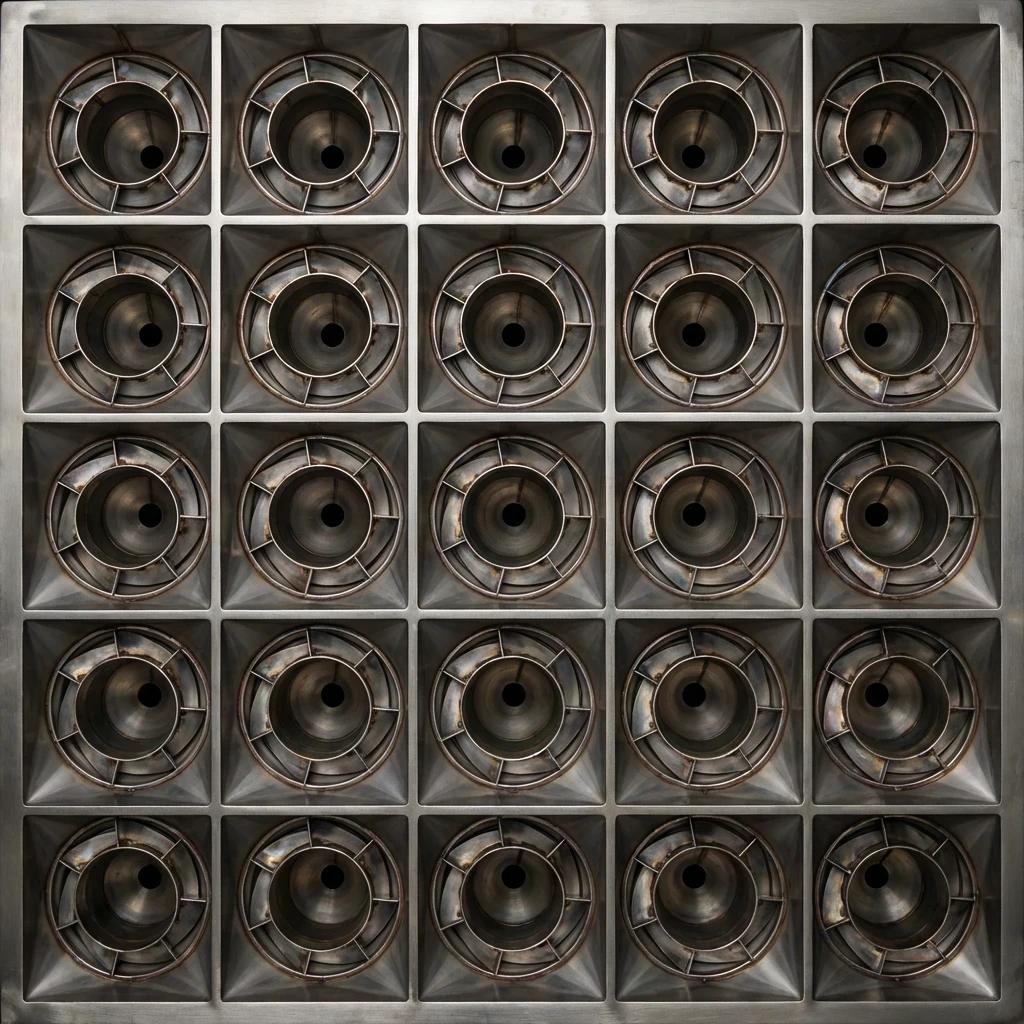

原理・構造
マルチサイクロンは、強力な旋回気流で粒子を分離する遠心力式集塵機です。
- 含塵ガスは、ガイドベーンを通過するときに加速され、サイクロン内で強力な下降旋回流となります。
- ダストは強い遠心力を受けて外筒に達し、旋回流と共に下降し、コニカル下部の開口部よりホッパーへ排出されます。
- 一方反転旋回流はサイクロン中心部を旋回上昇し、オリフィス排気筒を経て清浄ガスとして排気されます。
マルチサイクロンの原理と構造を動画でご覧ください。
型式と性能
標準処理ガス量
| 形式 |
サイクロン径 |
サイクロン1本当たりの 標準処理ガス量 |
| 6MC型 | 165.2mm |
4m3/min |
| 10MC型 | 267.4mm |
14m3/min |
用途・実績
マルチサイクロン（左）とバグフィルター（右）
主な用途
● 化学製品
● 食品
● 金属粉
● 木粉、レジン
● 焼却炉排気
● ボイラー排気
● 乾燥機排気
など
納入実績・納入先
852件（2022年10月現在）
・・・・・・・・・・・・・・・・・・・・・・・・・
・化学品工場 ・食品工場 ・金属加工工場
・木工工場 ・排水処理場 ・汚泥処理場 など
付属装置（オプション）
堆積しやすい粉体には
クリーニング装置を
取付けられます。
クリーニング装置を
取付けられます。
クリーニング装置の内蔵例
アコーのエアジェットクリーニング装置を内蔵することで、運転中に堆積物の自動クリーニングが行えます。
仕様・材質について
アコーの製品は、全てオーダーメイド。
お客さまの求める性能や設置スペース、
処理ガスの種類に合わせた仕様を
ご提案いたします。
お客さまの求める性能や設置スペース、
処理ガスの種類に合わせた仕様を
ご提案いたします。
