特長

フィルターをひだ折りにする事で、ろ過面積が円筒ろ布の約4倍になり、様々なメリットがあります。

省スペース・低価格: 装置容積は円筒ろ布タイプの1/2～1/3。
装置の大きさも費用もコンパクト化できる
長寿命で経済的: ろ過面積を大きくできるので、
圧力損失が小さくなり、長寿命
集塵効率UP: ろ過風速を遅くする事により、
粉もれ対策に効果的。
処理風量UP: ろ過面積が増えるので既設の風量UPに最適

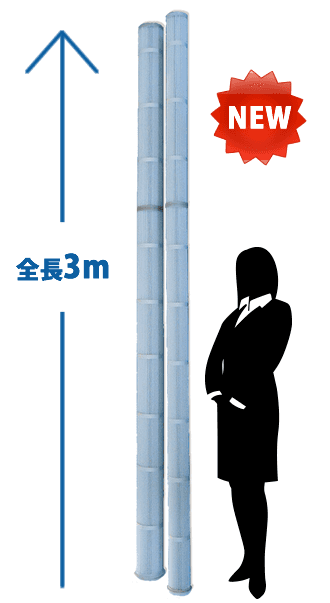

最長3m、耐熱200℃: フィルターのサイズは最長3m。
耐熱温度は最高200℃。
更に、食品衛生法適合製品など、処理ガスに合わせて選べる多様なラインナップ

用途・実績

主な用途

● 粉体の捕集
● ヒューム除去
● 粉砕品の回収
● 空気輸送

● 局所集塵
● 環境集塵
● 白煙・黒煙除去
● 外気取り入れ

など

納入実績・納入先

● 化学品工場
● 食品工場
● 医薬品工場
● 粉体受託加工工場

● 産廃処理工場
● 製鉄所
● 火力発電所燃料集積場
● プラスチック加工工場

など

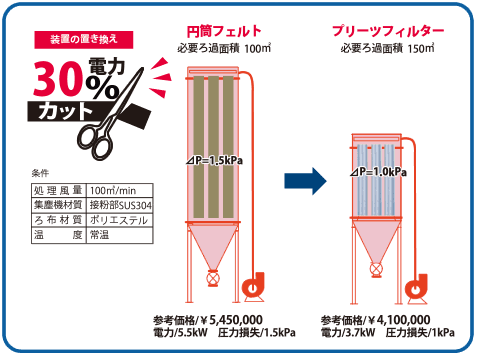

既存装置のフィルターを替えるだけ！

既存集塵機のフィルターをプリーツフィルターに替えるだけ。濾過面積増加で、様々なメリットがあります。

● 処理風量UP
● 圧力損失の低下

● 集塵効率のUP
● ろ布寿命の長期化によるメンテナンスコストダウン

● ランニングコストダウン
　

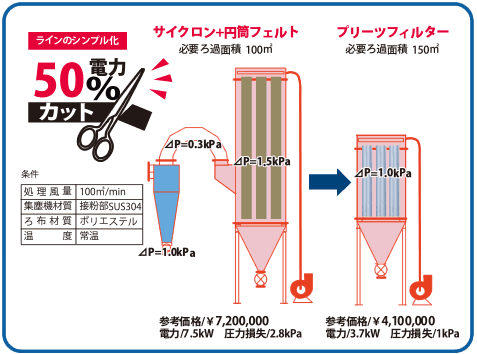

装置のシンプル化で電力大幅カット

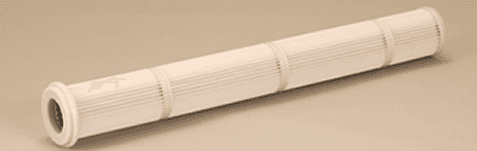

フィルターの仕様

フィルターサイズ及び、ろ過面積

直径　＼　長さ	500mm	1,000mm	1,500mm	2,000mm	3,000mm
呼び径120	0.7㎡	1.5㎡	2.3㎡	3.1㎡	4.7㎡
呼び径150	1.2㎡	2.4㎡	3.6㎡	4.7㎡	7.2㎡

フィルター取り付け穴径

呼び径	対応取り付け穴径
Φ120	124mm
Φ150	159mm　160mm　162mm　162.5mm

フィルター素材と耐熱温度

食品衛生法適合タイプ

食品衛生法（厚生省告示370号）に適合するプリーツフィルターも取り揃えています。ろ布式フィルターに比べ、洗浄が容易で衛生的です。

仕様・材質について

アコーの製品は、全てオーダーメイド。
お客さまの求める性能や設置スペース、処理ガスの種類に合わせた仕様をご提案いたします。

カタログダウンロード

オンラインでカタログをダウンロードいただけます。
左の表紙をクリックすると、ダウンロード認証フォームが表示されますので、必要事項をご入力の上送信ボタンを押してください。
※認証フォームが表示されない場合は、ページ下部のフォームでお問い合わせいただくことで、カタログがダウンロードできます。フォーム送信後、再度表紙をクリックしていただくと、PDFが表示されます。

A4×8ページ

A4×4ページ

A4×2ページ

印刷版のカタログが必要な場合は、お気軽に下記フォーム又はお電話にてご請求ください。
PDFファイルをご覧になるには、Adobe Reader（無償）のプラグインが必要です。

お問い合わせ

お急ぎの場合は、お電話にてお問い合わせください。
セールスエンジニアが、直接お客さまのご質問にお答えいたします。
Tel:047-352-4761（受付時間平日9：00～17：45）
